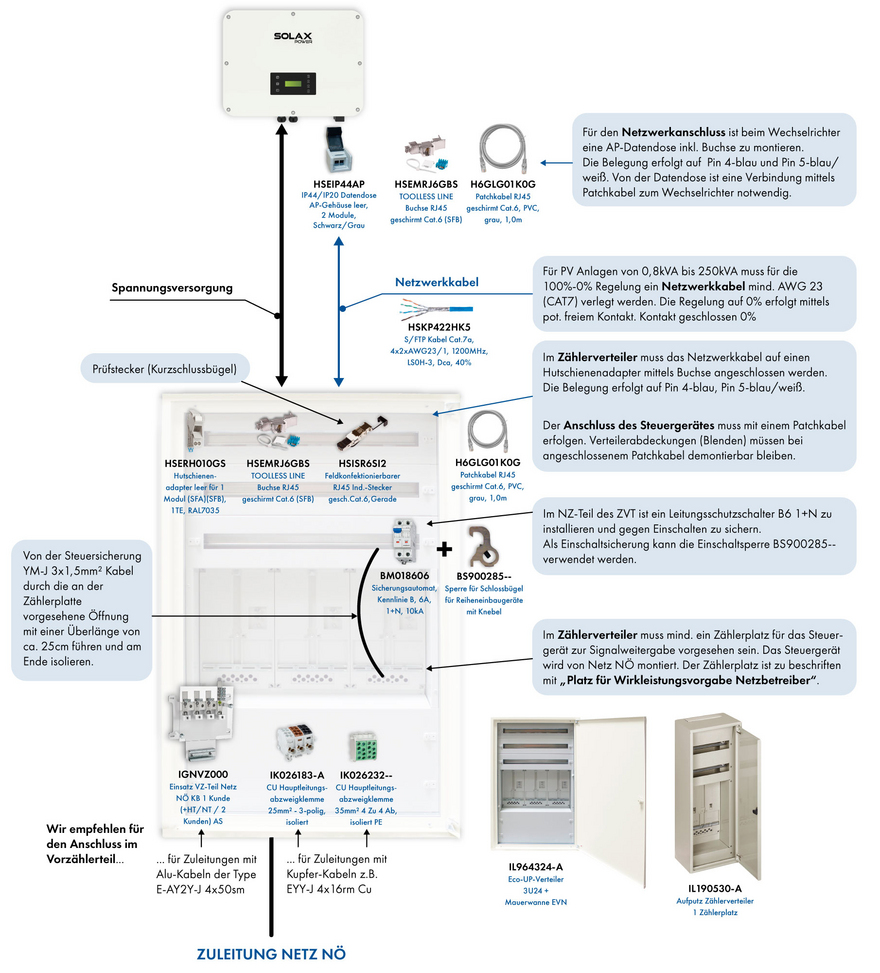

NetzNÖ Parallellaufbedingungen für Niederösterreich

• Zugang zu Schaltschränken:
  Schaltschränke für den NA-Schutz müssen jederzeit frei zugänglich sein. Der Zugang darf nicht durch Leiter oder Gerüste erschwert werden.

• Leistungsregelung zwischen 100 % und 0 %:
  Anlagen im Bereich > 0,8 kVA und < 250 kVA werden über einen potenzialfreien Kontakt vom NetzNÖ geregelt.
  • Montage des Steuergeräts: Das Steuergerät zur Wirkleistungsvorgabe wird direkt bei der Messeinrichtung (Zählertafel) montiert.
  • Verbindungsvorgaben: Die Wirkleistungsvorgabe erfolgt durch das Schließen eines Kontaktes (Kontakt geschlossen Leistungsreduktion auf 0%). Die Vorgabe darf nicht durch Auslösung des NA-Schutzes erfolgen, sondern über einen Steuereingang am Wechselrichter.
• Zählerplatz für Steuergerät reservieren:
  Beim Einbau einer PV-Anlage ist im Zählerverteiler ein freier Zählerplatz vorzusehen, beschriftet mit „Platz für Wirkleistungsvorgabe Netzbetreiber“. Im NZ-Bereich ist eine 6A 1+N Steuersicherung, direkt versorgt von der NZ-Hauptsicherung (nicht über einen FI), zu installieren. Diese Steuersicherung ist gegen Einschalten zu sichern. Von der Steuersicherung ist ein YM-J 3x1,5mm² Kabel durch die an der Zählerplatte vorgesehene Öffnung mit einer Überlänge von ca. 25cm zu führen und am Ende zu isolieren.
• Ist kein freier Zählerplatz vorhanden (freistehender ZVT oder Bestandsanlage), darf das Steuergerät in einem externen verschließbaren Zählerverteiler montiert werden wie in unserem Kunststoff-Verteiler innen 1ZP mit 1 Nachzählerreihe - Online Shop - Schrack Technik Österreich

Leitungsführung für Wirkleistungsvorgabe:

Für die Regelung der Wirkleistungsvorgabe (100%-0%) muss ein CU-Kabel (mind. 0,25 mm²) verlegt werden, idealerweise ein CAT 7 AWG 23, geführt in einem Schutzschlauch.

• Steckverbindungen: Das Kabel ist im Netzanschlussbereich auf eine RJ45-Buchse nach T-568B aufzulegen.
• Im Zuge der Errichtung und Fertigstellung der PV-Anlage ist anhand eines RJ-45 Stecker mit einer Verbindung zwischen Pin 4-5 die Funktionskontrolle durchzuführen.
