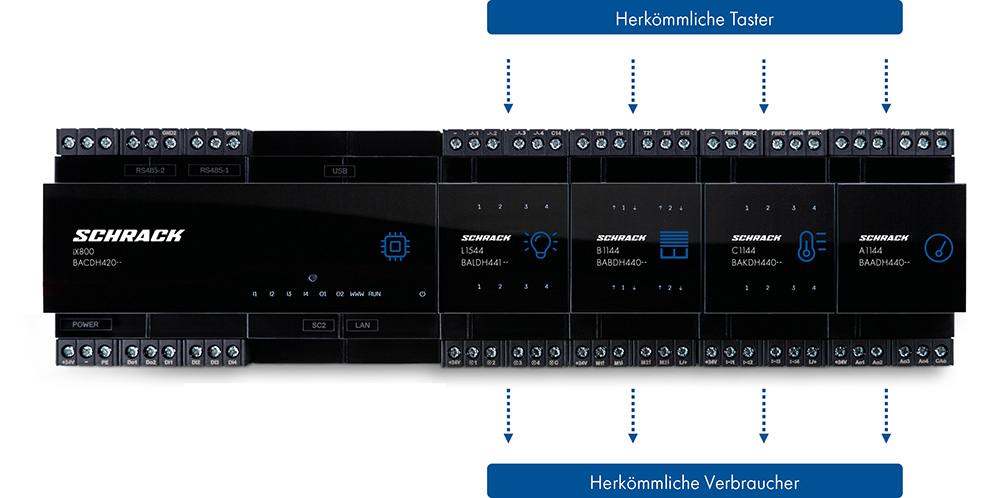

Das Schrack Technik Smart Building Automation System basiert auf einer sternförmigen Verkabelung, bei der alle Taster und Verbraucher zentral mit dem Schaltschrank verbunden werden. An den Tastern liegen dabei 24 Volt Steuerspannung anstatt der üblichen 230 Volt an.
Dadurch entsteht eine besonders übersichtliche Installation: Funktionen können später einfach angepasst oder erweitert werden, ohne die Verkabelung ändern zu müssen. Das patentierte Modul-Systemkonzept wurde speziell für die Standard-Elektroinstallation entwickelt und verbindet einfache Planung mit komfortabler Smart-Building-Steuerung.

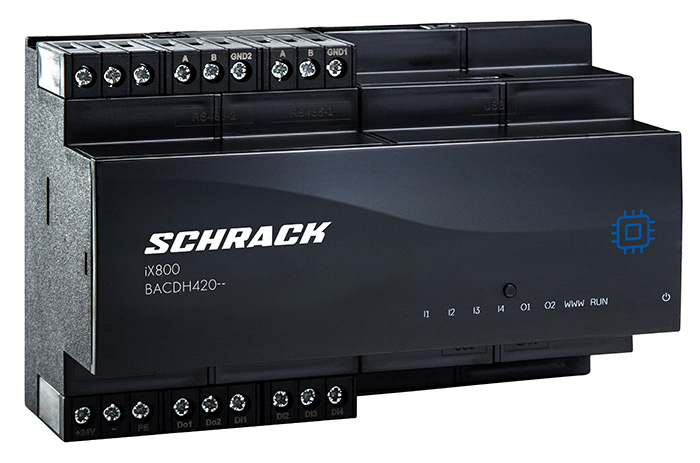

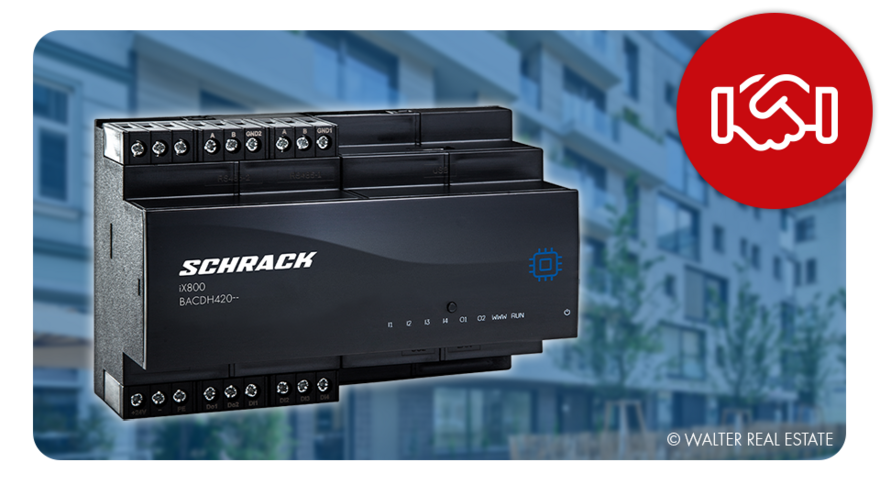

Der Controller als intelligentes Herzstück

Als Steuerungszentrale des smarten Gebäudes sorgt der Controller für ein optimales Zusammenspiel aller Komponenten einer Smart-Home bzw. -Building Lösung und ermöglicht damit die Automatisierung.

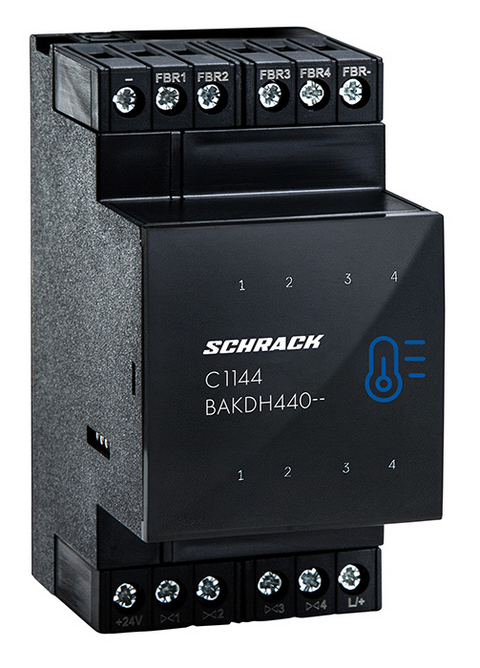

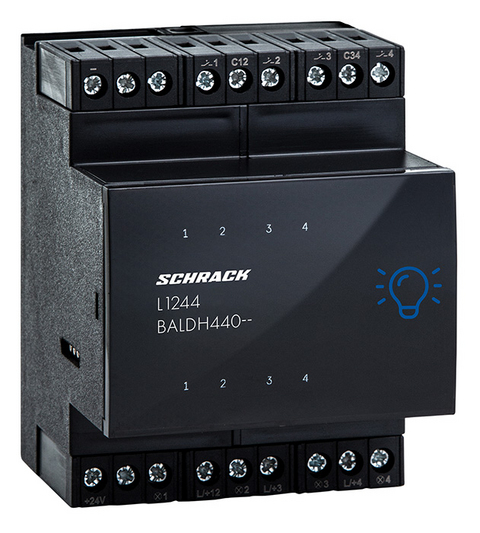

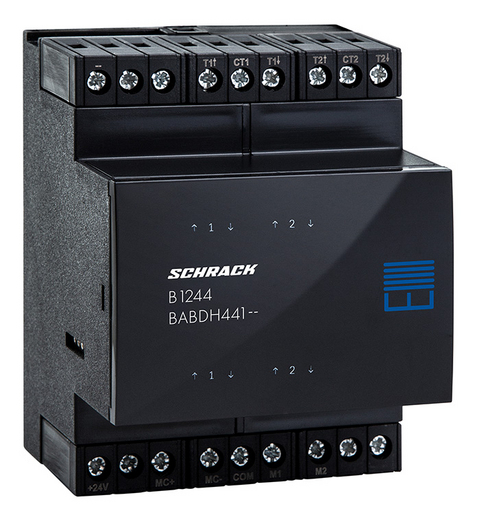

Funktionsmodule

Weitere Module, Erweiterungen und Komponenten ermöglichen eine grenzenlose Vielfalt an Steuerungslösungen:

• Digitalmodule: Erweitern Sie das intelligente Gebäude um zusätzliche digitale Eingänge und Ausgänge. Dadurch entsteht die Möglichkeit, z.B. Szenentaster, Fensterkontakte oder Türöffner zu integrieren.
• Analogmodule: Erweitern Sie Ihr Automatisierungsprojekt um zusätzliche analoge Eingänge und Ausgänge.
• Multimedia- bzw. Soundmodule: Das Soundmodul steuert Hintergrundmusik und die Sprachausgabe.
• Bus-Erweiterungen: Erweitern Sie das System flexibel und offen um KNX-, RS485 und Netzwerkschnittstellen.
• Systemmodule: Vom Redundanzmodul über Verbindungsmodulen bis hin zu Netzteilen.

Alle Produkte entdecken

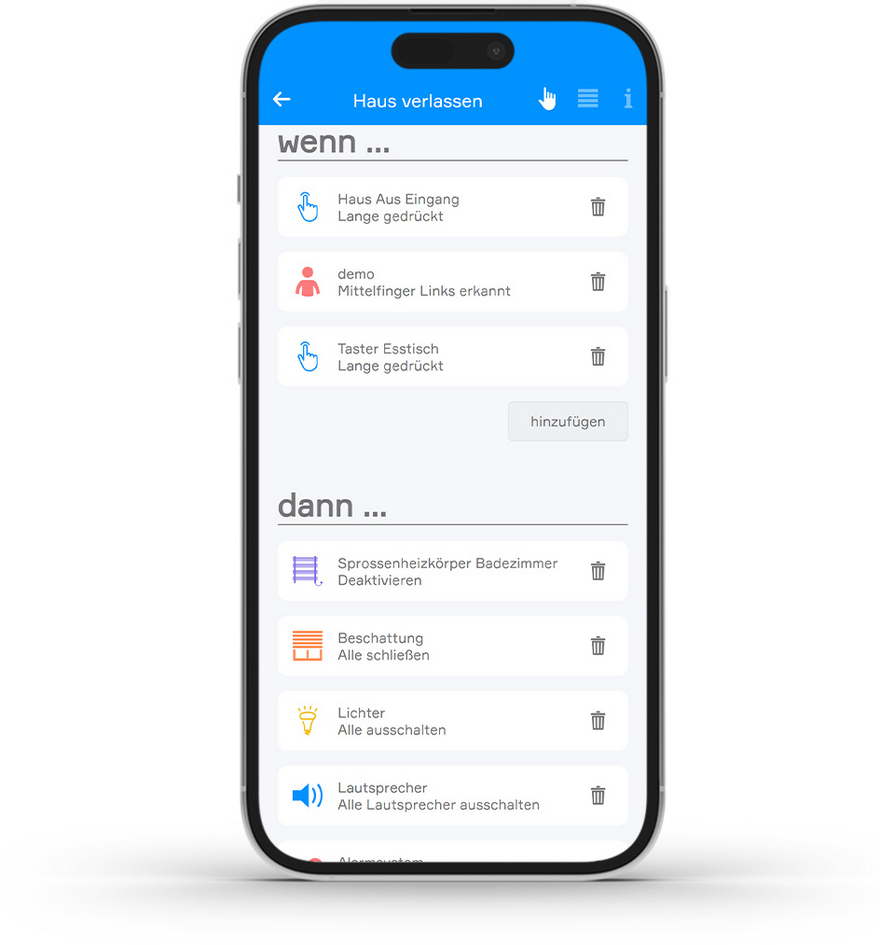

App: Steuerung und Kontrolle aller integrierten Komponenten

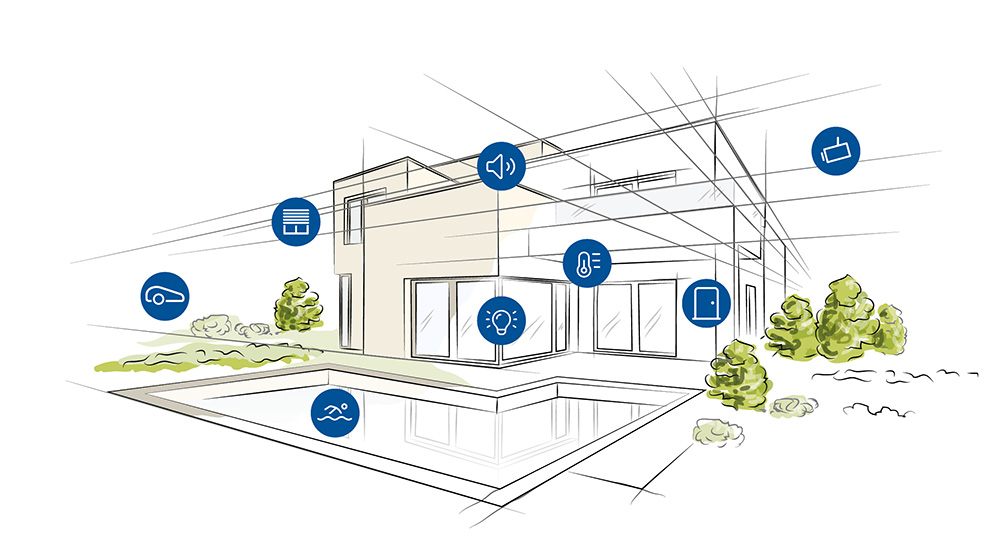

Mithilfe der technischen Komponenten können Sie für Ihre Kunden Lösungen realisieren, die die folgenden Einsatzgebiete – und mehr – abdecken:

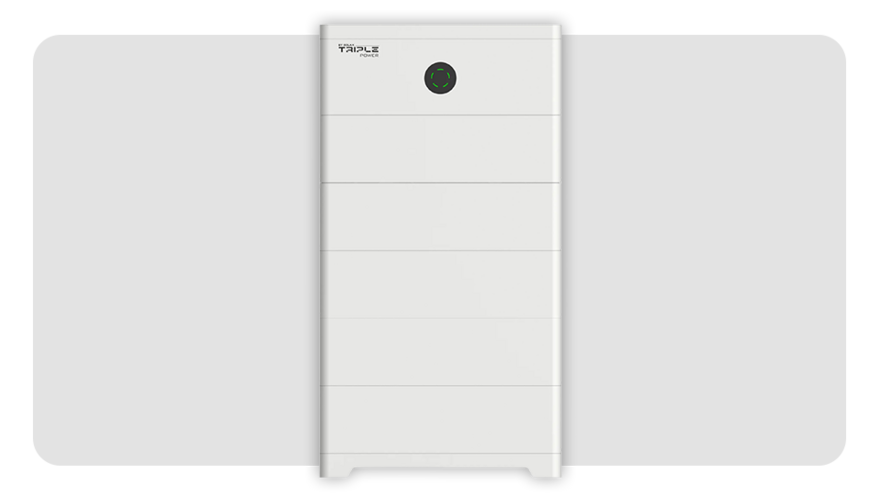

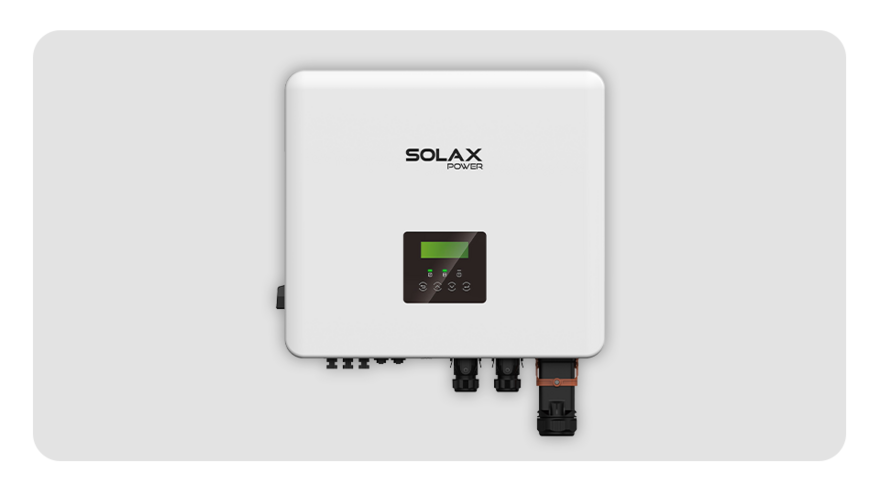

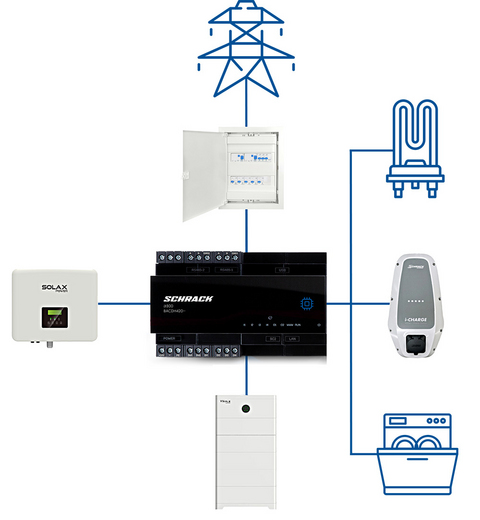

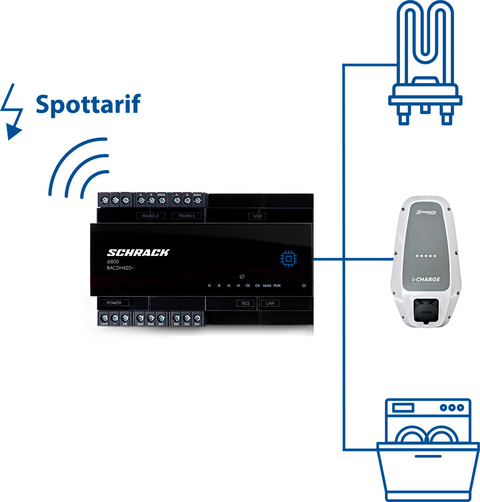

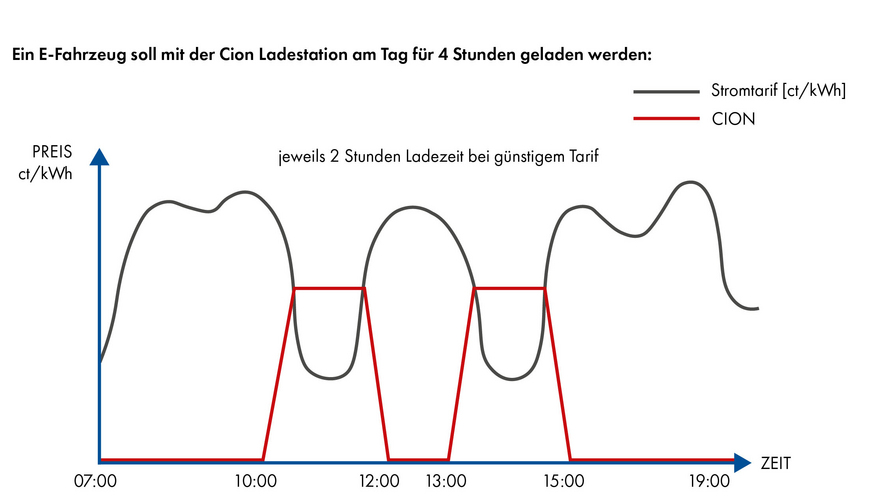

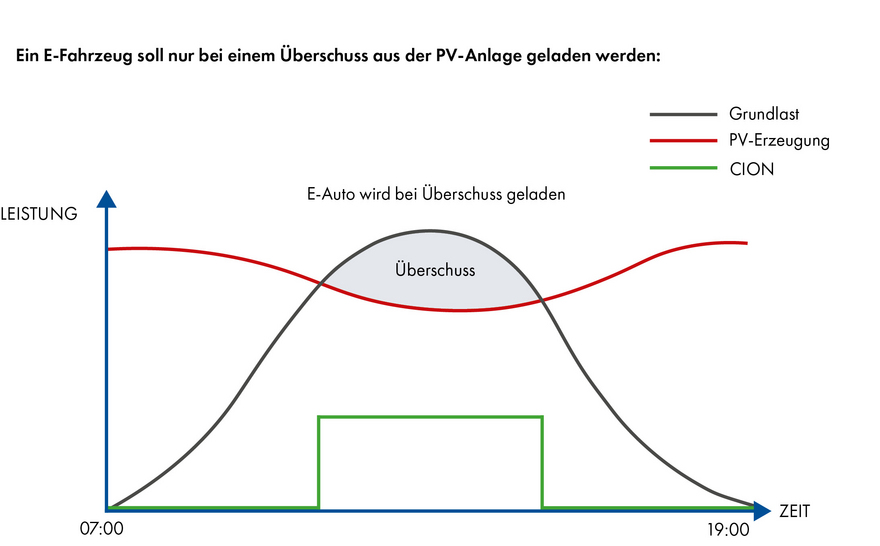

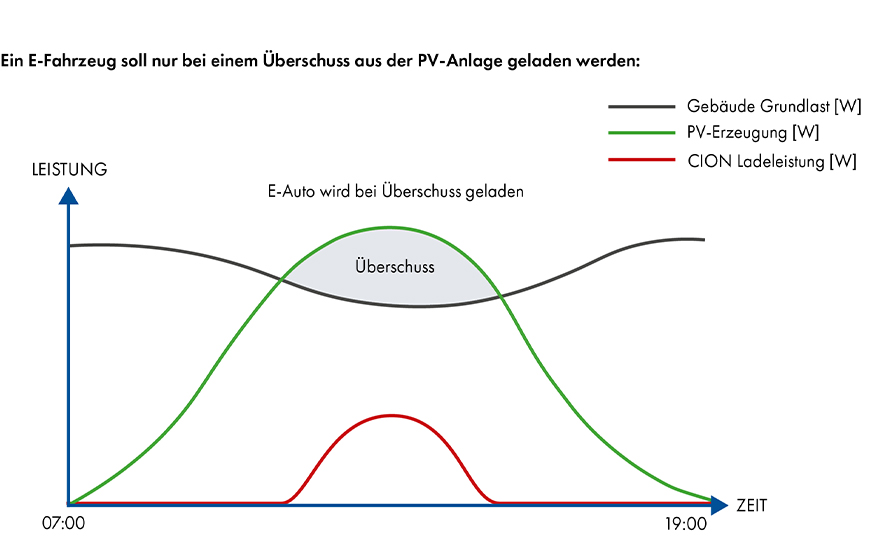

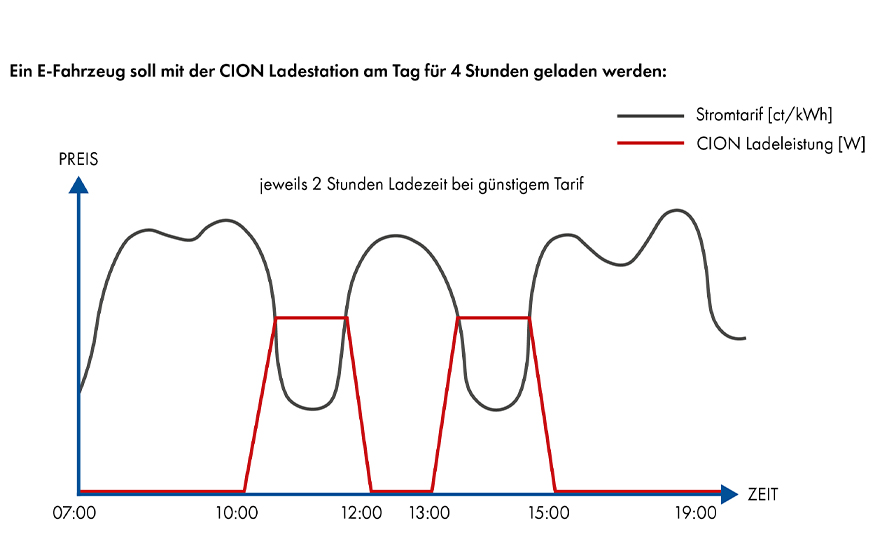

Energiemanagement mit dem Schrack Technik Smart Building Automation System meint den effizienten Umgang mit und die Optimierung von Spotpreisen und dem Eigenverbrauch.

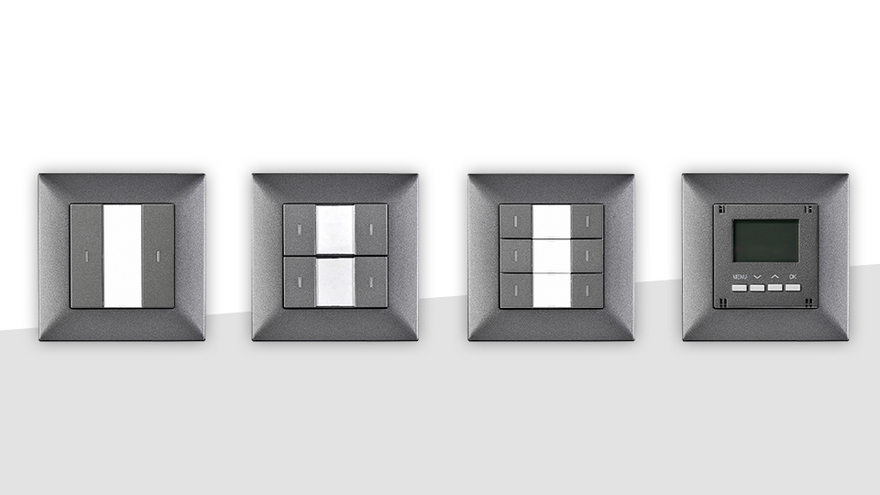

So einfach wird KNX in unserem Smart Building Automation System integriert

Überzeugen Sie sich und Ihre Kunden!

Ein Smart Building muss nicht kompliziert sein. Ob Neubau, Sanierung oder Nachrüstung: Mit Schrack Technik entsteht das Projekt Schritt für Schritt - transparent geplant, professionell umgesetzt und jederzeit flexibel erweiterbar.

• Klar strukturierter Projektablauf
• Flexible Planung - heute und morgen
• Professionelle Installation
• Ein System, das vom Kunden selbst verstanden und bedient wird

1. Planung

2. Installation

Im nächsten Schritt folgt die fach- bzw. normgerechte Installation und der Anschluss. Dabei sollten Sie die folgenden Punkte berücksichtigen:

• Größe des Verteilers: Grundsätzlich kann das System aufgrund der Standard-Hutschienenmontage mit 45 mm Blende in jedem Schaltschrank verbaut werden. Letztendlich bestimmt die Modulanzahl den Platzbedarf. Denken Sie dabei auch an Netzteile und Lastrelais.
• Verkabelung:
  • Alle Lichter, Beschattungselemente, Ventilantriebe und sonstige Lasten in den zugeordneten Schaltschrank verlegen.
  • Pro Raum bzw. Raumgruppierung ebenfalls einen Schlauch für die Tasterleitungen vorsehen.
  • Alle Leitungen für Raumbediengeräte, Fensterkontakte etc. müssen ebenfalls in den richtigen Schaltschrank.
  • Rechnen Sie auch die notwendige Verkabelung ein, wenn Sie z.B. eine Wetterstation oder Überwachungskameras planen.
  • Vergessen Sie nicht die Verbindung zu den Stockwerksverteilern für die 24 V Energieversorgung, z. B. YML 2×1 und für die Datenleitung CAT5 Kabel.

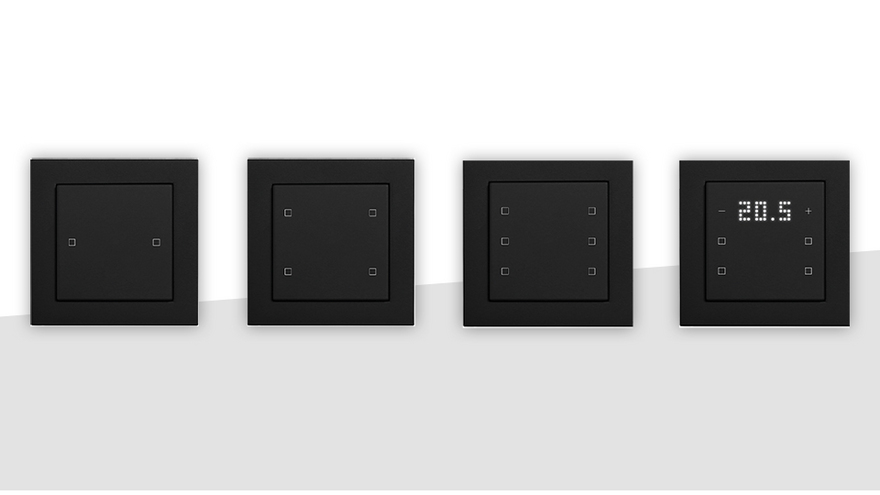

  • Überlegen Sie genau, wo Sie Ihre Taster platzieren und welche Funktionen wo verfügbar sein sollen. Voraussetzung dafür ist die vorhergehende Auswahl des Schaltermaterials.
  • Im Raum bzw. in der Raumgruppierung einfach von der ersten Schaltergruppe mit Installationskabel zur nächsten weiterschleifen.
  • Als Schalterdosen sollten Sie tiefere Dosen bzw. Dosen mit größerem Platzangebot verwenden.

3. Konfiguration und Inbetriebnahme

Ganz ohne Programmierkenntnisse wird das Smart Building in der App gesteuert.

• Grundkonfiguration der App
• Einrichtung der wichtigsten Funktionen und Szenen
• Übergabe eines betriebsbereiten Systems
