Schrack Technik GmbH, Wien

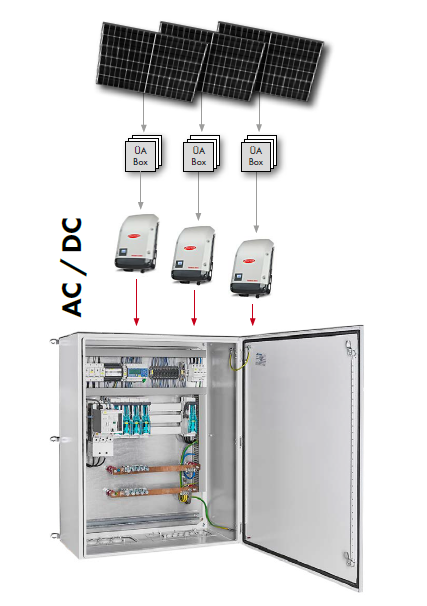

Bei größeren Photovoltaikanlagen werden die einzelnen erzeugten Leistungen nach dem Wechselrichter in einem AC-Sammelschrank zusammengeführt. Standardmäßig gibt es die AC-Sammelschränke bis zu einer Gesamtleistung von 250 kW. Die Einspeisung vom Wechselrichter erfolgt über NH Trenner Gr. 000. Jeder AC-Sammelschrank verfügt über einen Blitzstromableiter und einen Netz- und Anlagenschutz, welcher im Fehlerfall den motorbetriebenen Leistungsschalter zuverlässig ausschaltet.



Ihre besonderen Vorteile und Merkmale

  • Fertig konfigurierter Verteiler bis zu 250 kW
  • Ab Lager verfügbar
  • Entsprechend der TOR und regionalen Richtlinien
  • Integrierter Blitzstromableiter und Netz- und Anlagenschutz
  • Schutzart IP55

Produktübersicht



zu den Produkten im Online Shop



Weitere Infos

PV AC-Sammelschrank
  • Anschluss der einzelnen Wechselrichter über NH-Lasttrenner Gr. 000
  • Überspannungsableiter Typ B+C
  • Netzeinspeisung über Leistungsschalter mit Motorantrieb und Unterspannungsauslöser
  • Netzteil mit USV-Funktion entsprechend TOR Erzeuger Typ A Regeln
  • Steuerspannungsabsicherung 6 A

Derzeit gibt es für die Bundesländer Niederösterreich, Oberösterreich und Tirol eigene Varianten. Für Bundesländer, welche keine eigene Bauweise haben, wird die allgemeine Variante verwendet.

Zu den AC Sammelschränken Allgemein

Zu den AC Sammelschränken Netz NÖ

Zu den AC Sammelschränken Netz OÖ

Zu den AC Sammelschränken Netz Tirol

Wir empfehlen vor der Installation sich noch mit dem zuständigem EVU abzustimmen und eine Freigabe einzuholen.
