Bei der Errichtung von PV Anlagen ist die Installation von Überspannungsschutz und Blitzschutz entscheidend, um Überspannungsschäden oder direkte Blitzeinschläge zu verhindern. Dieser Ratgeber führt Sie durch die notwendigen Schutzmaßnahmen gemäß der ÖVE Richtlinie R6-2-1 und R6-2-2, sei es bei Vorhandensein einer Blitzschutzanlage mit oder ohne Einhaltung des Trennungsabstands oder in Fällen, wo kein äußerer Blitzschutz existiert. Für jede Situation werden spezifische Installationsbeispiele und erforderliche Überspannungsableitertypen detailliert aufgeführt.
Um die Einhaltung dieser Normen in die Praxis umzusetzen, können Sie die notwendigen Produkte direkt bei uns im Online Shop bestellen.

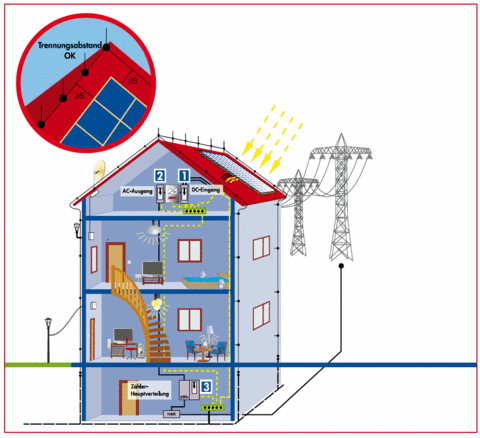

Im folgenden Installationsbeispiel wird von der Installation einer PV Anlage unter der Einhaltung des Trennungsabstandes ausgegangen. Dabei sind gemäß R6-2-2 folgende Überspannungsableitertypen erforderlich:
Einbauort 1
Ein Überspannungsableiter der Type 2 für Photovoltaikanlagen ist an diesem Einbauort erforderlich. Dieser muss für Photovoltaikanlagen und die auftretenden Spannungen geeignet sein. (Bsp.: PVP111002- (Ableiterbox) oder IS01121100).
Ist die Leitungslänge zwischen PV Generator und PV Wechselrichter größer als 10m, ist ein zusätzlicher Type 2 (DC) SPD so nahe wie möglich beim PV Generator zu installieren.
Einbauort 2
Ein Überspannungsableiter Type 2 (AC) - geprüft nach IEC/EN 61643-11 – auf der AC-Seite des Wechselrichters ist zu installieren, wenn die Leitungslänge zwischen PV-Wechselrichter und Hauptverteilung größer 10m ist. (Bsp.: IS111140).
Einbauort 3
Der Einbauort 3 (Hauptverteilung) erfordert in diesem Fall einen Type 1 oder Kombiableiter Type 1/2 (Bsp: IS211240-A) für Wechselspannung.

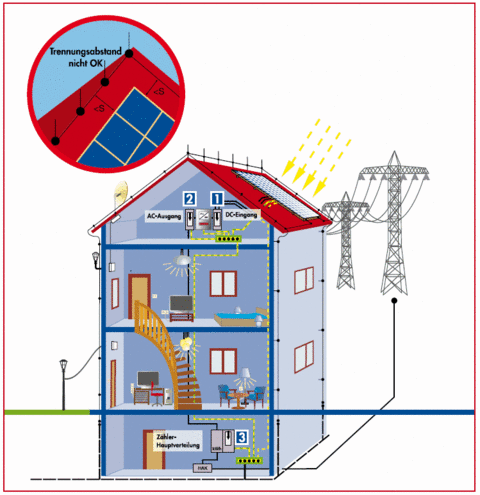

Im folgenden Installationsbeispiel wird von der Installation einer PV Anlage unter Nichteinhaltung des Trennungsabstandes ausgegangen. Dabei sind gemäß R6-2-2 folgende Überspannungsableitertypen erforderlich:
Einbauort 1
Ein Überspannungsableiter der Type 2 für Photovoltaikanlagen ist an diesem Einbauort erforderlich, sofern die Leitungslänge zwischen PV Generator und PV Wechselrichter nicht größer als 10m ist. Im Falle von Leitungslängen von mehr als 10m sind Blitzstromableiter für PV Anlagen einzusetzen – Type 1 (Bsp: PVPF1002-- oder IS01111100). In diesem Fall muss beim PV Generator und beim PV Wechselrichter ein SPD PV Type 1 gesetzt werden.
Einbauort 2
Ein Blitzstromableiter Type 1 oder Type 1/2 (AC) - geprüft nach IEC/EN 61643-11 – auf der AC-Seite des Wechselrichters zu installieren, wenn die Leitungslänge zwischen PV-Wechselrichter und Hauptverteilung größer als 10m ist. (Bsp: IS211240-A).
Einbauort 3
Der Einbauort 3 (Hautpverteilung) erfordert in diesem Fall einen Type 1 oder Kombiableiter Type 1/2 (Bsp: IS211240-A) für Wechselspannung.

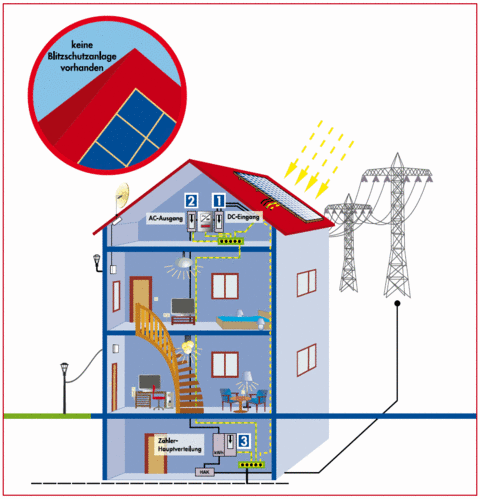

Im folgenden Installationsbeispiel ist kein äußerer Blitzschutz vorhanden. Dabei sind gemäß R6-2-2 folgende Überspannungsableitertypen erforderlich:
Einbauort 1
Ein Überspannungsableiter der Type 2 für Photovoltaikanlagen ist an diesem Einbauort erforderlich. Ist die Leitungslänge zwischen PV Generator und PV Wechselrichter größer als 10m ist beim PV Wechselrichter und beim PV Generator ein Überspannungsableiter für PV Type 2 zu installieren (Bsp: IS01121100).
Einbauort 2
Ein Überspannungsableiter Type 2 (AC) - geprüft nach IEC/EN 61643-11 – auf der AC-Seite des Wechselrichters ist zu installieren, wenn die Leitungslänge zwischen PV-Wechselrichter und Hauptverteilung größer 10m ist. (Bsp: IS111340--).
Einbauort 3
In der Hauptverteilung ist im Normalfall ein Überspannungsableiter Type 2 erforderlich (Bsp: IS111340--).
