Schrack Technik GmbH, Wien

Schrack Technik bietet Anreih- und Kompaktschränke für industrielle Anwendungen.

Ihre besonderen Vorteile und Merkmale

  • Stabile Konstruktion mit patentiertem Hohlprofil
  • Passend für Frontplattensystem ILM
  • Umfangreiches Zubehörprogramm

Produktübersicht





AC Anreihschrank

Anreih- und Kompaktschränke von Schrack Technik halten selbst anspruchsvollsten Industrieanlagen stand.Die geschweißten Gehäuse bestehen aus einem speziellen kaltgewalzten Profil. Dieses technologische Verfahren in Verbindung mit der patentierten Profilform erfüllt höchste Steifigkeits- und Belastungsanforderungen. Die AC- und KC-Schrankserie kann durch die Gestaltung des unteren Rahmens ohne zusätzlichen Sockel verwendet werden.Diese Lösung spart somit Platz für Inneninstallationen. Um unterschiedliche Montageflächen und -ebenen zu schaffen, bieten wir ein umfangreiches Systemzubehör zur optimalen Nutzung des Rahmenprofils an.

Vorteile und Merkmale:

  • Stabile Konstruktion mit patentiertem Hohlprofil
  • Einzel-/Doppeltür mit Kipphebel und 4-Punkt-Verriegelung
  • Scharniere auf der rechten Seite für eintüriges Gehäuse (einfach auf Rechts- oder Linksmontage umgestellt)
  • Passend für Frontplattensystem ILM
  • Umfangreiches Zubehörprogramm
  • Montagefreundlichkeit
  • Vielfältige Funktionen
  • Kabeleinführungsflansche mit PU-Dichtung (ACBG) oder Doppelbürste (ACBGE) für AC- und KC-Schränke in den Breiten 400, 600, 800, 1000 und 1200mm
  • Montage: Zwischen den Rahmenprofilen werden die Bodenbleche gegen die Kabeleinführungsflansche ersetzt
  • Material: 1mm verzinktes Stahlblech
  • VE: 1 Stück mit Montagezubehör

ACCAB: Kabelabfangschienen für 400, 600, 800, 1000 und 1200mm breite AC- und KC-Schränke zur sicheren Befestigung eingehender Kabel

  • Montage: über dem Bodenblech auf dem unteren Seitenprofil des Schrankrahmens oder auf der Montageplatte
  • Material: 2mm verzinktes Stahlblech
  • VE: 1 Paar mit Montagezubehör

ACCAP: Kabelabfangschienen für 400, 600, 800, 1000 und 1200mm breite AC- und KC-Schränke zur sicheren Befestigung eingehender Kabel

  • Montage: unter dem Bodenblech zwischen den unteren Seitenrahmenprofilen
  • Material: 2mm verzinktes Stahlblech
  • VE: 1 Paar mit Montagezubehör
  • Anreihsätze zum optimalen Anreihen und zur Einhaltung der korrekten Schrankabstände bzw. zur zusätzlichen Unterstützung beim Anheben von Anreihschränken
  • ACCCM040: Anreihsatz für innen bestehend aus 4 Stück Eckverbinder, 6 Stück Anreihwinkel und Montagezubehör
  • ACCCI060: Anreihsätze für außen und innen verwendbar, bestehend aus 4 Stück Anreihwinkel und Montagezubehör

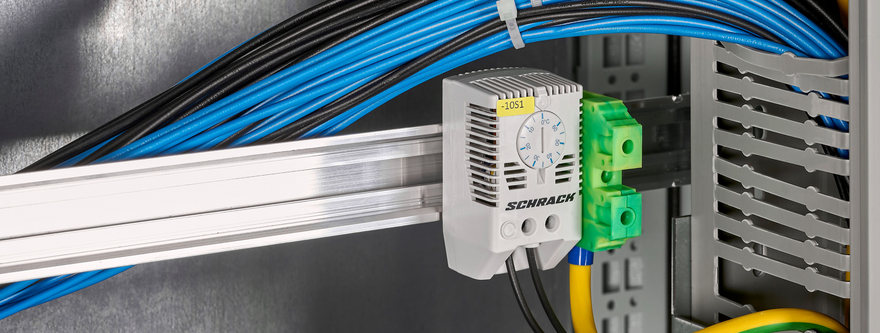

  • Thermostate werden als Temperaturregler und zur Steuerung von Filterventilatoren und Strahlungsheizungen eingesetzt. Die Baureihe der Thermostate besteht aus drei Typen und kann mit Öffner-, Schließer- oder Wechslerkontakt bestellt werden. Das Zwillingsthermostat ist als Lüfter- und Heizungssteuerung ausgelegt (1Ö/1S).
  • Montageart: Schnappbefestigung für 35mm Profilschiene

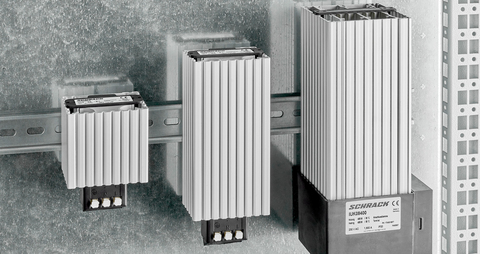

  • Strahlungsheizungen werden zur Vermeidung von zu geringen Temperaturen oder zu hoher Luftfeuchtigkeit im Schaltschrank in Kombination mit einem Thermostat oder Hygrostat eingesetzt.
  • Leistungen von 10 bis 150 Watt sorgen dafür, dass stets die richtige Heizleistung zur Verfügung steht.

Passiv belüftete Verteilerschränke werden durch die natürliche Konvektion gekühlt, diese benötigt keine Zwangsbelüftung durch mechanische Lüfter.
Erwärmte Luftpartikel haben eine geringere Dichte, diese steigen in den Verteilern auf und verursachen damit eine Luftbewegung.

  • Schraubenlose Montage
  • Einfacher Filtermattenwechsel während des Betriebs
  • Mit integrierter geschäumter Dichtung zum Schaltschrank
  • Schutzart IP 54, NEMA Typ 12
  • UR- und UL-Zulassung

Expertentipp: Montieren Sie immer zwei gleichgroße Filter diagonal (z.B links unten und rechts oben) an ihrem Verteiler. Dadurch erzielen Sie die optimale passive Kühlleistung.





AC/KC Zubehör

  • Einfache und schnelle Ein-Mann-Montage (8 Schrauben)
  • Durchgehende Polyurethandichtung zur Sicherstellung der Schutzart IP55 bei geschlossenem Schrank
  • Material: 1,5mm Stahlblech
  • Farbe: RAL7035 (Lichtgrau)
  • VE: 2 Seitenwände mit Montagezubehör
  • Montagesatz mit inkludierten Federclips
  • Tipp: Federclips an den Profilmarkierungen einsetzen

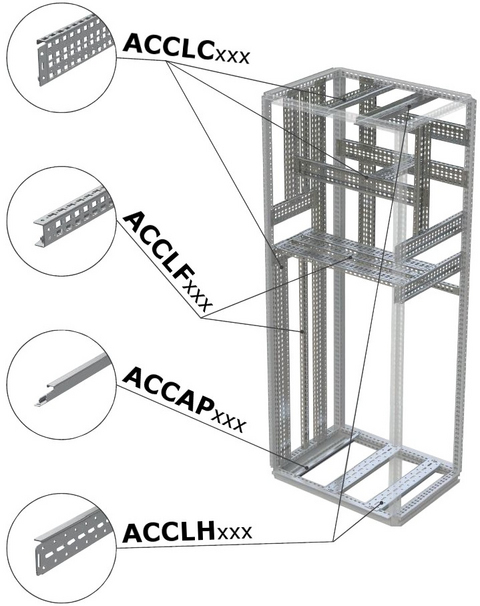

  • ACCLC: Einrastprofile in den Längen 400, 500, 600, 800, 1000, 1200, 1400, 2000 und 2200mm
    • Schienenbreite: 90mm - Montage: an den Seiten des Schrankrahmens
    • VE: 1 Paar mit Montagezubehör
  • ACCLF: Montageprofile in den Längen 400, 500, 600, 800, 1000, 1200, 1400, 2000 und 2200mm
    • Schienenbreite: 41,2mm
    • Montage: zwischen dem Schrankrahmen
    • VE: 1 Paar mit Montagezubehör
  • ACCLH: Schwerlastprofile in den Längen 400, 500, 600, 800, 1000 und 1200mm
    • Schienenbreite: 87,5mm - Montage: am Schrankrahmen
    • Verwendung als Einschubhilfe der Montageplatte möglich. Die Montageprofile werden zu diesem Zweck in der Bodengruppe eingelegt aber nicht festgeschraubt und können nach Fixierung der Montageplatte entfernt und im nächsten Schrank wieder verwendet werden
    • VE: 1 Paar mit Montagezubehör
  • Zur Schaffung weiterer Montageflächen in der Türinnenseite
  • In den Breiten 600, 800 und 1000mm verfügbar
  • Schienenbreite: 20mm
  • Montage: in den Türrahmen
  • Material: 2mm verzinktes Stahlblech
  • VE: 4 Stück mit Montagezubehör
  • Türkontaktschalter zum Ein- und Ausschalten von elektrischen Betriebsmitteln wie beispielsweise Schrankleuchten, Kühlgeräten usw.
  • Die Montage erfolgt mittels Montagewinkel direkt am Türrahmen
  • Material:
    • Türschalter: Kunststoff
    • Montagewinkel: 2mm verzinktes Stahlblech
  • Schaltkontakte:
    • 1 Schließerkontakt (NO)
    • 1 Öffnerkontakt (NC)
  • Schalterleistung: 4A/400V~
  • Schutzart IP65
  • Schutzklasse II
  • VE: 1 Stück mit Montagewinkel und Befestigungsmaterial
  • Für die Schrankbreiten 400, 600, 800, 1000 und 1200mm
  • In den Höhen 100 und 200mm verfügbar
  • Material: 1,5mm Stahlblech
  • Farbe: RAL9005 (Tiefschwarz)
  • VE: 2 Stück Breitenteile mit Montagezubehör

Allgemeine Information: Es besteht die Möglichkeit zwei 100mm hohe Sockeln aufeinander zu stapeln

  • Für die Schranktiefen 400, 500, 600 und 800mm
  • In den Höhen 100 und 200mm verfügbar
  • Set inkludiert Sockel-Eckteile
  • Material: 1,5mm Stahlblech
  • Farbe: RAL9005 (Tiefschwarz)
  • VE: 2 Stück Tiefenteile, 4 Stück Eckteile und Montagezubehör, vormontiert

Allgemeine Information: Es besteht die Möglichkeit zwei 100mm hohe Sockeln aufeinander zu stapeln

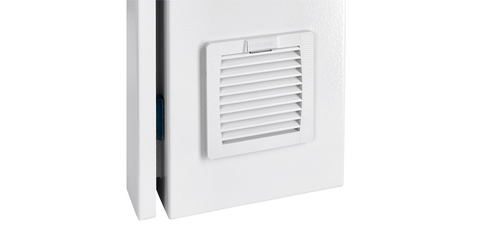

  • Filterventilatoren sind aus thermoplastischen Kunststoff gespritzt, Material selbstverlöschend nach UL94VO, UV-beständig
  • Werkzeuglose Montage durch den patentierten 4-Ecken-Schnappmechanismus
  • Einfacher Wechsel der Filtermatten dank patentiertem und servicefreundlichem Klappmechanismus
  • Variable Luftförderrichtung durch Drehung der Lüftermotoreinheit um 180°, ausgelieferte Standardrichtung ist in den Schrank blasend (beiI UKNF1523A nicht möglich)
  • Schneller elektr. Anschluss durch Federzugklemmen
  • Schutzart: IP54 mit Standard Filtermatte, IP55 kann mittels Faltenfiltermatte (IUKM4.20) erreicht werden (bei IUKNF1523A nicht möglich)
  • Farbe: RAL7035 (Lichtgrau)
