Unsere lamellierten Kupferschienen zeichnen sich durch die extreme Biegsamkeit und Flexibilität aus. Aufgrund des speziellen Herstellungsverfahrens, bietet unsere flexible Kupferschiene eine sichere, komfortable und schnelle Installationsmöglichkeit.

Produktübersicht





Weitere wichtige Details

  • Flexibel und biegsam, daher einfache und schnelle Installation.
  • Temperaturbeständigkeit der Isolation 105 °C.
  • Bei der Verarbeitung von lamelliertem Kupfer wird gegenüber starrem Kupfer ca. 25% Leiter- und ca. 30% Verschraubungsmaterial eingespart (z.B. 90° Verbindungen).
  • Falls die Schienen gebogen werden sollen, sollte beim Schneiden 10mm mehr als die benötigte Endlänge kalkuliert werden.
  • Beim Biegen sollte der empfohlene Mindestradius von der dreifachen Stromschienendicke eingehalten werden.
  • Beim Verdrehen achten Sie darauf, die 90°-Rotation in Abhängigkeit von der Breite und Länge der Stromschiene korrekt zu wählen.
  • Achten Sie bei der Absolvierung darauf, die Kupferschichten nicht zu beschädigen. Legen Sie nur so viel von der Stromschiene frei, wie Sie für die Verbindung tatsächlich benötigen.
  • Sollte die Stromschiene stark gebogen werden, kommt es zu einer geringfügigen Verschiebung der einzelnen Lamellen. Derartige Verschiebungen sind vor dem Verbinden durch Abschneiden der überstehenden Lamellen zu korrigieren.
  • Die besten Ergebnisse können durch Stanzen erzielt werden. Falls gebohrt werden soll, verwenden Sie am besten eine modifizierte Bohrschablone und fixieren Sie die Stromschiene gegen Verrutschen.

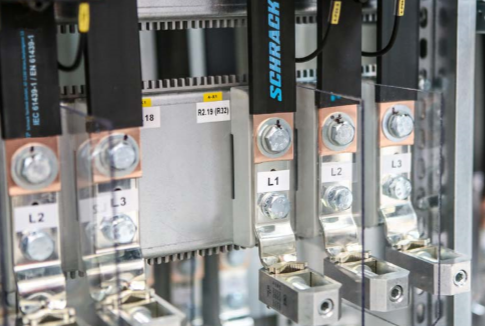

Anwendungsbeispiele von flexiblen Kupferschienen

Materialvorteile

Die leichte Formbarkeit ermöglicht es, Material einzusparen, wodurch weniger Leiterverbindungen nötig sind. Das Stromschienenmaterial gestattet die Herstellung von Endkontakten durch einfaches Ausstanzen, somit werden keine Kabelschuhe mehr benötigt. Dies spart Arbeitszeit bei der Installation.

Einfache Handhabung

Aufgrund des speziellen Herstellungsverfahrens, kann die flexible Kupferschiene mit minimalen Biegeradien gebogen bzw. verdreht werden. Schienen mit kleinerem und mittlerem Querschnitt lassen sich von Hand biegen. Die Stromschienen behalten nach dem Biegen bzw. Verdrehen ihre Form.



Montagebeispiele mit Halterungen

Informationen zur Bearbeitung

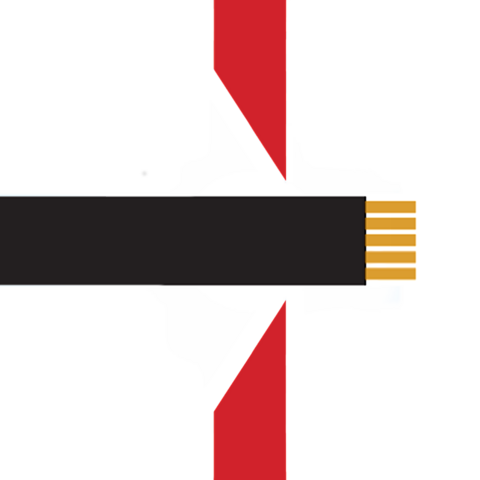

Sollten die Schienen nach dem Schneiden gebogen werden, achten Sie darauf, mindestens 10mm mehr Material vorzusehen, damit ein mögliches Verrutschen der einzelnen Lamellen korrigiert werden kann.

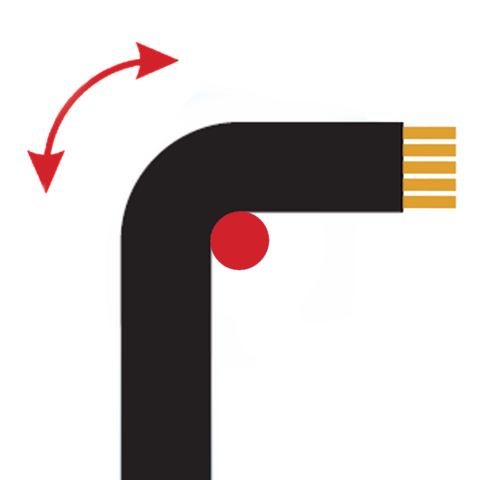

Flexible Kupferschienen mit größerem Querschnitt müssen mit geeignetem Werkzeug gebogen werden. Achten Sie darauf, die Isolierung nicht zu beschädigen. Als Mindestradius beim Biegen wird der dreifache Wert der Schienendicke empfohlen.

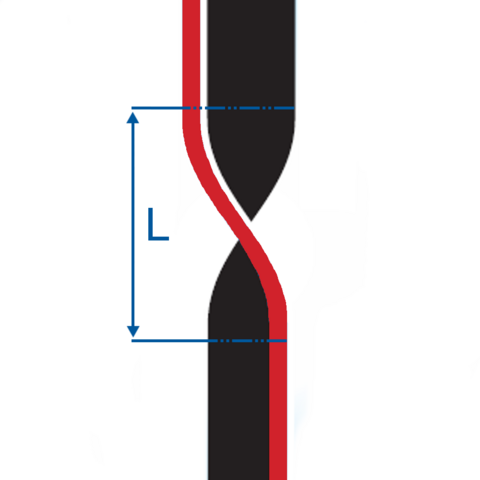

Wird die Schiene verdreht, sollte die Länge (L) der Verdrehung mindestens die doppelte Lamellenbreite betragen.

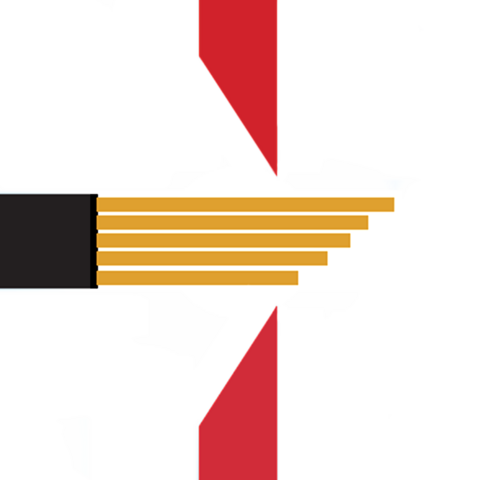

Wenn die Stromschiene stark gebogen wird, kann es zu einer leichten Verschiebung der einzelnen Lamellen kommen. Bevor die Schienen befestigt werden, müssen die überstehenden Lamellen durch Abschneiden auf eine einheitliche Länge gebracht werden.

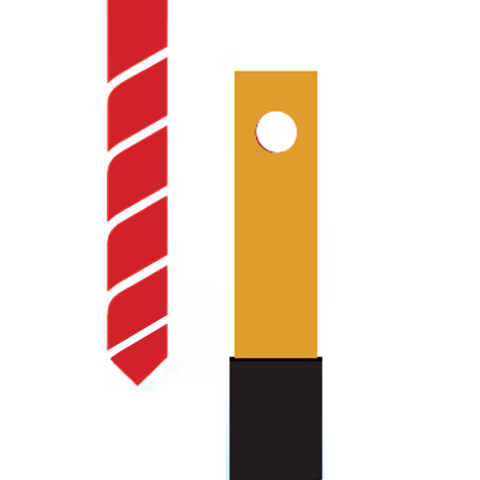

Die besten Ergebnisse können durch Stanzen erzielt werden. Sollten jedoch Löcher gebohrt werden, verwenden Sie hierfür eine spezielle Bohrschablone, welche die Schiene während des Bohrens gegen Verrutschen fixiert.

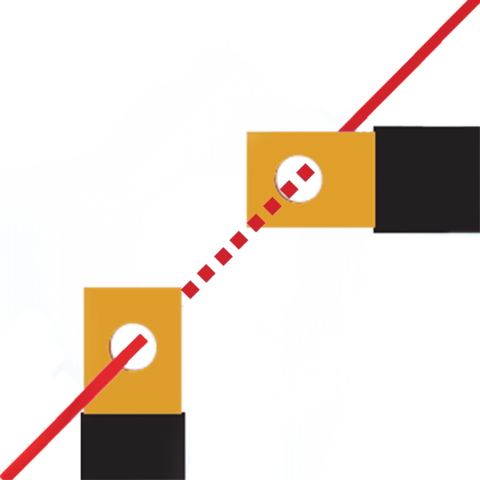

Um Beschädigungen und übermäßige Verformungen zu vermeiden, muss beim Befestigen der flexiblen Kupferschienen das Anzugsdrehmoment, in Abhängigkeit der gewählten Schiene und dem verwendeten Schraubendurchmesser, entsprechend gewählt werden.
